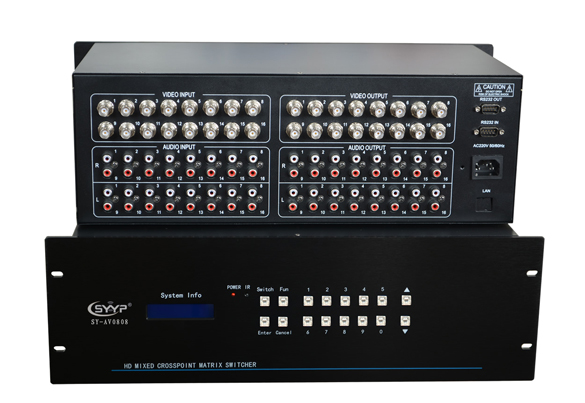

功能簡述：
1. 可選配內置中控模塊，提供app，支持iphone、ipad、安卓平板及手機無線控制，提供設計平臺，用戶可對app軟件的背景圖片、顏色進行更換，按鈕的大小、位置、外觀可自由設計；iphone、ipad軟件通過蘋果公司審核，可從app store下載，不需越獄；
2. 高帶寬，藍光高檔液晶屏（非黃綠光的低檔液晶）。
3. 內部帶有緩沖電路，信號補償電路，自動增益調節，使圖像信號能高保真輸出，更加穩定，更遠距離傳輸。
4. 視頻及音頻左右聲道采用獨立的電路板，核心處理電路互不相連，極大提高了切換和傳輸質量。
5. 支持快速切換操作。
6. 獨立的輸入、輸出端子，視頻采用全銅BNC接口，音頻采用RCA接口。
7. 全制式，兼容 NTSC 3.58 、 NTSC 4.43 、 PAL 、 SECAM 等視頻制式。
8. 350M(-3dB),滿載帶寬。
9. 支持一鍵快速查詢功能，方便察看矩陣的切換狀態。
10. 具有掉電記憶功能帶有斷電現場保護。
11. 高檔藍光液晶顯示屏。
12. 提供 RS232 通訊接口，控制協議簡要易用?？筛咚偬幚?nbsp;RS232 通訊數據，這樣提高了 DLP 等顯示設備信號切換的等待時間。
13. 標準機架安裝的金屬機箱。
14. 音頻部分支持雙聲道立體聲。
15. 支持音視頻同時切換或音視頻分開切換。
16. 采用國際通用的標準寬電壓輸入電源，電網電壓在100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性。
串口控制，簡便易用的通訊協議：
和電腦采用交叉線連接，采用2---3，3---2，5---5，波特率9600，1位停止位，無校驗。
1. 同時換音視頻：輸入通道號*輸出通道號！，比如把第2路輸入切換到第15路輸出，代碼為2*15！。
2. 把某路輸入音視頻切換到所有輸出：輸入通道號*N！，比如把第2路音視頻輸入切換到所有輸出，代碼為2*N!。
3. 音視頻對應切換，即音頻及視頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N!。
4. 只切換視頻：輸入通道號*輸出通道號%，比如把第2路視頻輸入切換到第15路輸出，代碼為2*15%。
5. 把某路輸入視頻切換到所有輸出，輸入通道號*N%，比如把第2路視頻輸入切換到所有輸出，代碼為2*N%。
6. 僅視頻對應切換，即視頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N%。
7. 只切換音頻，輸入通道號*輸出通道號$，如把第2路音頻輸入切換到第15路輸出，代碼為2*15$。
8. 把某路音頻切換到所有輸出，輸入通道號*N$，如把第2路音頻輸入切換到所有輸出，代碼為2*N$。
9. 僅音頻對應切換，即音頻輸入1到輸出1，輸入2到輸出2……輸入n到輸出n，代碼為N*N$。
10. 保存模式，即保存輸入輸出的對應關系，代碼為SAVE+存儲編號，存儲編號范圍為1—9，比如SAVE1。
11. 調用模式，即調用保存好的輸入輸出對應關系，代碼為CALL+存儲編號，存儲編號范圍為1—9，比如CALL1。
12. 查詢輸出對應輸入的關系，返回全部輸出對應的輸入關系代碼為QUER00，返回某路輸出對應的輸入代碼為QUER+輸出通道號，比如要返回第1路輸出，則代碼為QUER01。
技術參數：
視頻 增 益：0 dB 帶 寬：350MHz (-3dB),滿載，可支持RGB信號 串?dāng)_和：-50dB @10 MHz； 微分相位：<1.28度，3.58MHz 微分增益誤差：0.1%, 3.58-4.43MHz 微分相位誤差：0.1度, 3.58-4.43MHz 最大傳輸延時：5nS(±1nS) 信號制式 ：NTSC3.58，NTSC4.43，PAL，SECAM 信號類型：復合視頻
視頻輸入 回波鎖相：0.3V—0.4Vp-p 最小/最大電平：模擬信號0.5V ~ 2.0V p-p 阻 抗：75 Ω 回波損耗 ：<-40dB@5MHz">-30dB@5MHz 最大直流偏置誤差：15mV
視頻輸出 最小/最大電平：模擬信號0.5V ~ 2.0V p-p 阻 抗：75 Ω 回波損耗 ：<-30dB@5MHz 直流補償：最大±7mV
音頻信號 增 益：0 dB 頻率響應：20 Hz ~ 20 kHz 總諧波失真：噪聲 0.03% @ 1 kHz 信噪比（S/N）：>90dB 立體聲分離度：>80dB @ 1 kHz 共態抑制比（CMRR）：>75dB @: 20 Hz ~ 20 kHz 輸入阻抗：>10 kΩ 輸出阻 抗：50 Ω 最大輸入電平：+19.5dBu 增益誤差：±0.1dB 最大輸出電平：+19.5dBu
其它 電 源：100VAC ~ 240VAC, 50/60 Hz 儲存、使用溫度: -20° ~ 70°C 儲存、使用濕度:10% ~ 90%） 平均故障間隔時間:31000 小時 質 保:1年免費保修,終生維護
裝箱清單：
AV矩陣切換器一臺； 220V電源線一條； RS232串口線一條； 控制光盤一張； 產品手冊一份； 合格證、保修卡一份。
